Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | Q235 | Αυτοματοποίηση: | Πλήρης αυτόματος |
|---|---|---|---|
| εφαρμογή: | Σωλήνας | Χρώμα: | Μπλε και κίτρινος ή σύμφωνα με τον πελάτη απαιτήστε |
| Επισημαίνω: | cnc πένσα σωλήνων,αυτοματοποιημένη πένσα σωλήνων |
||

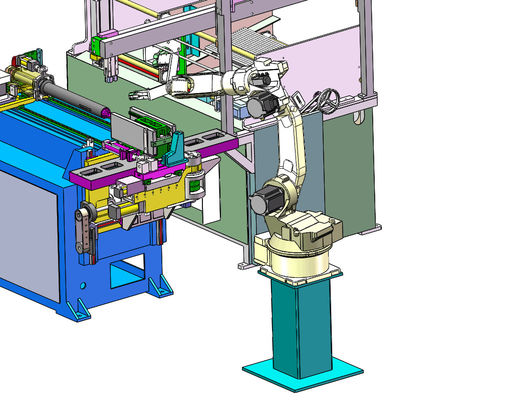

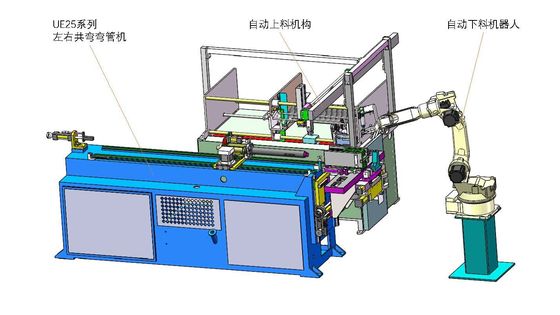

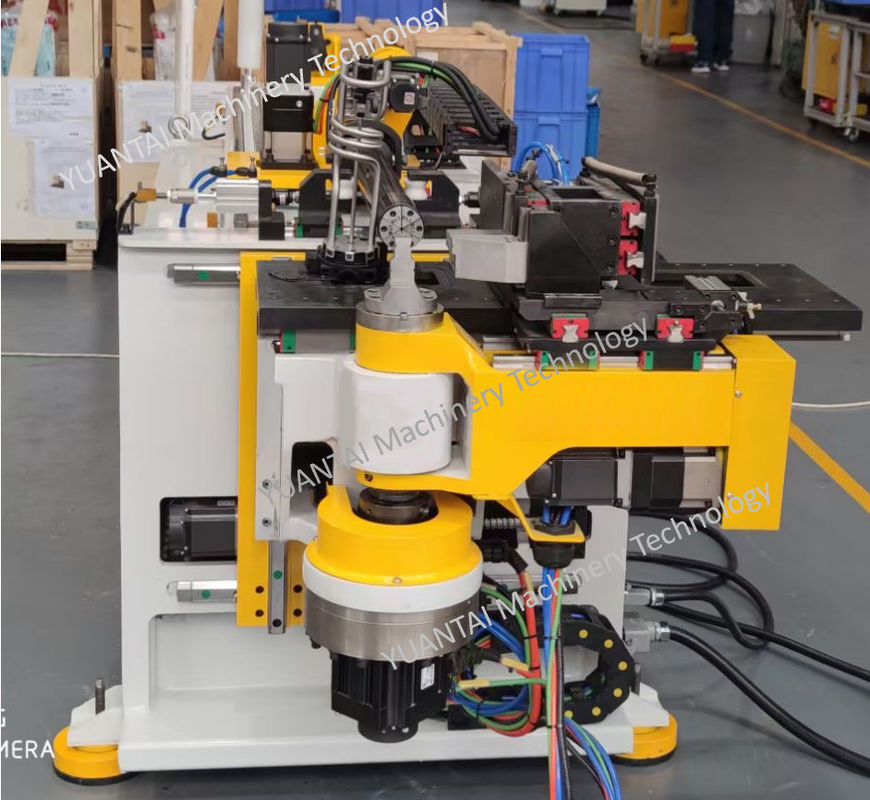

25UE μεταλλικός σωλήνας προσκέφαλου αυτόματης φόρτωσης και εκφόρτωσης σωλήνα αριστερά και δεξιά γραμμές κάμψης
Κύριες Διαμορφώσεις
| Προσδιορισμός | Κύριες διαμορφώσεις | Μονάδα | 25 | |
| KFFDR | ||||
| ΜΕΓΙΣΤΗ.ΣΩΛΗΝΑ OD ( S=40kgf/mm2) | Μέγιστη.Ικανότητα κάμψης( S=40kgf/mm2) | mm | 25,1x2,0 | |
| ΜΕΓΙΣΤΗ.PIPE OD/Για επαναλαμβανόμενη τροφοδοσία | Μέγιστη κάμψη εξωτερικής διαμέτρου κατά τη σίτιση | mm | 25.1 | |
| Στρογγυλός σωλήνας / Μη σιδηρούχα ( S=25kgf/mm2) | στρογγυλός σωλήνας/μη σιδερένιο μέταλλο( S=25kgf/mm2) | mm | 25,1x3,0 | |
| Στρογγυλός σωλήνας / Ανοξείδωτος ( S=60kgf/mm2) | στρογγυλή ράβδος/ανοξείδωτο ατσάλι( S=60kgf/mm2) | mm | 25,1x1,2 | |
| Τετράγωνος σωλήνας / Ήπιος χάλυβας ( S=40kgf/mm2) | τετράγωνος σωλήνας/μεταί( S=40kgf/mm2) | mm | 20x1,5 | |
| Στρογγυλή ράβδος / Ήπιος χάλυβας ( S=40kgf/mm2) | κυκλικό μπαρ( S=40kgf/mm2) | mm | 14 | |
| ΜΕΓΙΣΤΗ.Ακτίνα κάμψης | εύρος ακτίνας κάμψης | mm | 15~85 | |
| ΜΕΓΙΣΤΗ.Ακτίνα κάμψης / Τετράγωνος σωλήνας | εύρος ακτίνας κάμψης/τετράγωνος σωλήνας | mm | 15~95 | |
| ΜΕΓΙΣΤΗ.Γωνία κάμψης | εύρος γωνίας κάμψης | βαθμός | 190 | |
| ΜΕΓΙΣΤΗ Ικανότητα κύλισης (S=40kgf/mm2) | μέγιστη ικανότητα κάμψης | S=40kgf/mm2 | mm | 25,1x1,8 |
| Κυλιόμενη ακτίνα | ελάχ.ακτίνα κάμψης | mm | ≧7D | |
| Στρογγυλός σωλήνας / Μη σιδηρούχα ( S=25kgf/mm2) | στρογγυλός σωλήνας/μη σιδερένιο μέταλλο( S=25kgf/mm2) | mm | 25,1x3,0 | |
| Στρογγυλός σωλήνας / Ανοξείδωτος ( S=60kgf/mm2) | στρογγυλή ράβδος/ανοξείδωτο ατσάλι( S=60kgf/mm2) | mm | 25,1x1,2 | |
| Τετράγωνος σωλήνας / Ήπιος χάλυβας ( S=40kgf/mm2) | τετράγωνος σωλήνας/μεταί( S=40kgf/mm2) | mm | 20x1,5 | |
| Στρογγυλή ράβδος / Ήπιος χάλυβας ( S=40kgf/mm2) | κυκλικό μπαρ( S=40kgf/mm2) | mm | 14 | |
| ΜΕΓΙΣΤΗ.Διαφορά μεταξύ δύο ακτίνων | μέγιστο κενό μεταξύ R1-R2 | mm | 40 | |
| ΜΕΓΙΣΤΗ.Μήκος πάνω από το μανδρέλι | μέγιστη απόσταση διάτρησης | mm | 1500 | |
| Ύψος εργασίας | ύψος πάγκου εργασίας(από το κέντρο του καλουπιού στο έδαφος) | mm | 1100 | |
| Ύψος γραμμής κέντρου εργαλείων | ύψος της κεντρικής γραμμής του καλουπιού | mm | 28 | |
| DOBS speed | κάμψη(DOB)Ταχύτητα | μοίρες/δευτ | 186 | |
| Ακρίβεια DOB | κάμψη(DOB)ακρίβεια | βαθμός | ±0,05 | |
| DBBSpeed | σίτιση(DBB)Ταχύτητα | mm/sec | 730 | |
| Ακρίβεια DOB | σίτιση(DBB)ακρίβεια | mm | ±0,05 | |
| POBS Speed | κάμψη(POB)Ταχύτητα | μοίρες/δευτ | 320 | |
| Ακρίβεια POB | κάμψη(POB)ακρίβεια | βαθμός | ±0,05 | |
| Μοτέρ για Υδραυλικό | κινητήρα υδραυλικού συστήματος | kw | 3.0 | |
| Συνολική δύναμη | συνολική δύναμη | kw | 9.15 | |
| MAX.Πίεση | μέγιστη πίεση | kgf/cm2 | 70 | |
| Προεπιλογή.Πίεση | προκαθορισμένη πίεση | kgf/cm2 | 50 | |
| Χωρητικότητα υδραυλικής δεξαμενής | τόμος δεξαμενής λαδιού | λίτρο | 120 | |
| Συνολικό Πλάτος | πλάτος μηχανής | mm | 900 | |
| Συνολικό Ύψος | ύψος μηχανής | mm | 1400 | |
| Συνολικό μήκος | μήκος μηχανής | mm | 3000 | |
| Συνολικό βάρος | βάρος μηχανής | kgw | 1500 |
| Περιγραφή για το coponnet | Προμηθευτής |
| Έλεγχος PLC |
(MITSUBISHI)
|
| Η/Υ | ADVANTECH |
| Λογισμικό | HT |
| ηλεκτρικό εξάρτημα χαμηλής τάσης | Σνάιντερ |
| Σερβοκινητήρας τροφοδοσίας Υ | (MITSUBISHI) |
| Πρόγραμμα οδήγησης σερβο Y | (MITSUBISHI) |
| Β σερβοκινητήρα περιστροφής | (MITSUBISHI) |
| Πρόγραμμα οδήγησης σέρβο περιστροφής B | (MITSUBISHI) |
| C σερβοκινητήρα κάμψης | (MITSUBISHI) |
| Πρόγραμμα οδήγησης σερβοκάμψης C | (MITSUBISHI) |
| Οριζόντιος κινούμενος σερβοκινητήρας | (MITSUBISHI) |
| Οριζόντιο κινούμενο πρόγραμμα οδήγησης σερβομηχανισμού | (MITSUBISHI) |
| Κάθετος κινούμενος σερβοκινητήρας | (MITSUBISHI) |
| Κινούμενος σερβοκινητήρας εργαλείων | (MITSUBISHI) |
| Υδραυλική ηλεκτρική βαλβίδα | Επτά Ωκεανός |
| Ο μικροδιακόπτης | ΟΜΡΟΝ |
| ανιχνευτής συγκόλλησης | Yangming/Ταϊβάν |
| Επαγωγικός διακόπτης εγγύτητας | Yangming/Ταϊβάν |
| ΑΝΤΛΙΑ ΠΕΤΡΕΛΑΙΟΥ | Hitech/Ταϊβάν |
| Πίνακας εισόδου I/O | αυτοφτιαγμένο |
| γραμμικός οδηγός | HIWIN |
| Μπάλα | HIWIN |
| Ρουλεμάν | NSK |
| Στεγανοποιητικό στοιχείο | Gates, Γερμανία |
| Περιστέλλων | Μουρατάρ |
