| Ενότητα αριθ.: | CNC65RES+RBE+TB | Ανώτατη κάμπτοντας διάμετρος: | 500mm |
|---|---|---|---|
| Ανώτατη κάμπτοντας γωνία: | 190° | Ακρίβεια: | ±0.05° |
| Μεικτό βάρος μηχανής: | 4800kg | Μηχανή sizeL.W.H (εκατ.): | 5300×1500×1080 |
| Επισημαίνω: | αυτόματη κάμπτοντας μηχανή σωλήνων,αυτοματοποιημένη πένσα σωλήνων |
||

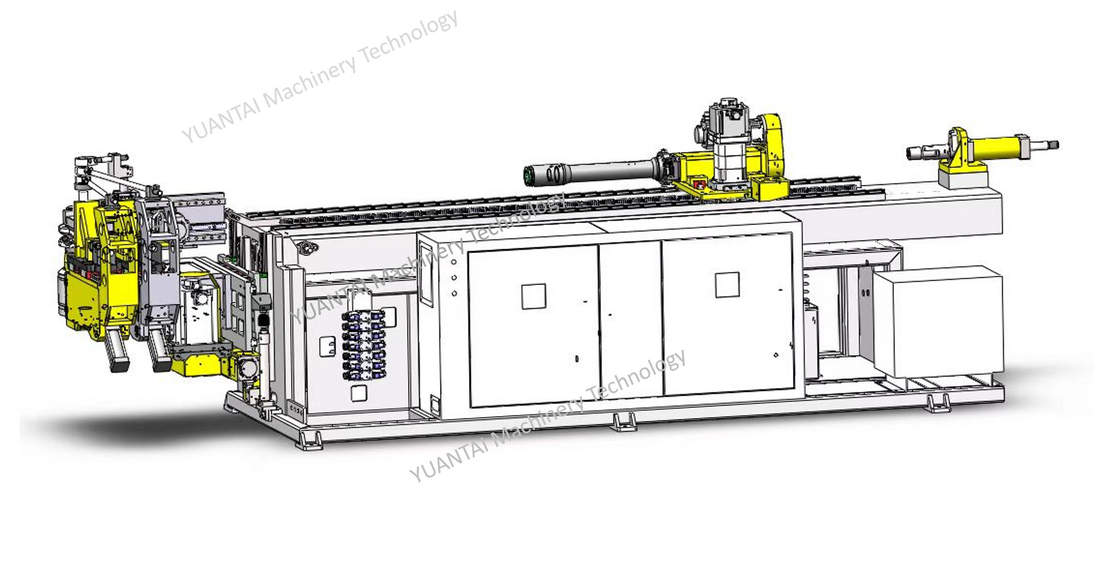

Μηχάνημα κάμψης με υβριδικό σωλήνα μετάδοσης κίνησης λαδιού-ηλεκτρικού CNC65RES+RBE+TB ενισχυτικό κάμψης ουράς (μοντέλο πατέντας)
Τεχνικές παράμετροι-Μηχανή κάμψης σωλήνων YUANTAI
| Για παράδειγμα, η μέγιστη ακτίνα κάμψης του σωλήνα από χάλυβα άνθρακα είναι 1,5 | ￠65×2,5 τόνοι | |
| Για παράδειγμα, η μέγιστη ακτίνα κάμψης του σωλήνα από ανοξείδωτο χάλυβα είναι 1,5 | 51×2,5 τόνοι | |
| Μέγιστο μήκος πυρήνα διάτρησης (a) | 4600 χλστ | |
| Μέγιστη διαδρομή σίτισης (β) | 3600 χλστ | |
| Τρόπος σίτισης | Μια φορά σίτιση ή πολλαπλή σίτιση | |
| Μέγιστη διάμετρος κάμψης | 500 χλστ | |
| Μέγιστη γωνία κάμψης | 190° | |
| Ρυθμιζόμενη ποσότητα κάμψης κάθε εξάρτημα σωλήνα | 100 στροφές | |
| Ταχύτητα εργασίας | Ταχύτητα κάμψης σωλήνα | Μέγιστο 90 μοίρες/δευτ |
| Ταχύτητα περιστροφής σωλήνα | Μέγ. 120 μοίρες/δευτ | |
| Ταχύτητα τροφοδοσίας | Μέγ.500mm/sec | |
| Ακρίβεια | Γωνία κάμψης σωλήνα | ±0,05° |
| Γωνία περιστροφής σωλήνα | ±0,05° | |
| Μήκος τροφοδοσίας | ±0,1 χλστ | |
| Λειτουργία εισαγωγής δεδομένων | Τιμή συντεταγμένης (XYZ) ή τιμή εργασίας (YBC) | |
| Ισχύς κινητήρα του περιστρεφόμενου σερβομηχανισμού σωλήνα | 750 W | |
| Ισχύς κινητήρα του σερβομηχανισμού κάμψης | 11 KW | |
| Ισχύς κινητήρα του σερβομηχανισμού τροφοδοσίας | 5 KW | |
|
Ισχύς σερβοκινητήρα του Το καλούπι αλλάζει |
--- | |
|
Ισχύς σερβοκινητήρα του Η μούχλα κινείται |
--- | |
| Υδραυλικός κινητήρας ιπποδύναμη | 5 KW | |
| Μεικτό βάρος μηχανής (kg) | 4800 κιλά | |
|
5300×1500×1080 | |
Λίστα βασικών αγορασμένων ανταλλακτικών
| Όνομα μέρους | Μάρκα / Προέλευση |
| PLC | MITSUBISHI)/Ιαπωνία |
| Έγχρωμη οθόνη 10″ | Advantech/Ταϊβάν |
| Σερβοκινητήρας ηλεκτρονικής τροφοδοσίας | MITSUBISHI/Ιαπωνία |
| Σερβομηχανισμός ηλεκτρονικής τροφοδοσίας | MITSUBISHI/Ιαπωνία |
| Σερβοκινητήρας ηλεκτρονικής κάμψης | MITSUBISHI/Ιαπωνία |
| Σερβομηχανισμός ηλεκτρονικής κάμψης | MITSUBISHI/Ιαπωνία |
| Σερβοκινητήρας ηλεκτρονικού περιστρεφόμενου σωλήνα | MITSUBISHI/Ιαπωνία |
| Σερβομηχανισμός ηλεκτρονικής κάμψης | MITSUBISHI/Ιαπωνία |
| Οπτοηλεκτρονικός διακόπτης | OMRON/Ιαπωνία |
| περιστέλλων | Teijin/Ιαπωνία |
| Ρουλεμάν | NSK/Ιαπωνία |
| Σωλήνας λαδιού υψηλής πίεσης | LIANHHUI/Κίνα |
| Στεγανοποιητικό στοιχείο | GATES/Γερμανία |
| Υδραυλική ηλεκτρομαγνητική βαλβίδα | SEVEN OCEAN/Ταϊβάν |
| Υδραυλικό χτύπημα | HYTAC/Ταϊβάν |
| Πίνακας εισόδου I/O | Αυτοδημιούργητος |
Περιγραφή συνάρτησης CNC65RES+RBE
Αυτόματη μηχανή κάμψης 3D CNC, Συμμορφώνεται με το σχεδιασμό μηχανικής δομής υψηλής ακαμψίας και το επίπεδο τεχνολογίας ακριβείας της αρχής της δυναμικής μηχανικής, τόσο κάτω από τη δομική αντοχή, ο απλός σχεδιασμός του χεριού κάμψης και της κεφαλής μηχανής κάμψης παρέχει το μέγιστο χώρο κάμψης, καθιστώντας το εύρος παρεμβολών Εξοπλισμένο με σύστημα αυτόματης λειτουργίας διαδικασίας, διασφαλίζοντας ότι όλα τα είδη διαφορετικών εργασιών κάμψης χαλύβδινων σωλήνων μπορούν εύκολα να ικανοποιήσουν τις απαιτήσεις μαζικής παραγωγής και υψηλής ακρίβειας
Το BE είναι μοντέλο υψηλών προδιαγραφών ειδικά σχεδιασμένο για υψηλές απαιτήσεις τεχνολογίας κάμψης, Ειδικός μηχανισμός τροφοδοσίας καθίσματος με πατενταρισμένο σχέδιο αλλαγής ταχυτήτων. Μπορεί εύκολα να εκτελέσει κάμψη σε οριακές συνθήκες που δεν μπορούν να επιτευχθούν από γενικά μοντέλα, όπως ελάχιστη ακτίνα κάμψης, λεπτό πάχος.
Ο αναλογικός έλεγχος σερβομηχανισμού υιοθετείται για κάμψη και ενίσχυση, ο οποίος βελτιώνει περαιτέρω την ακρίβεια και την απόδοση εγγυάται τη συνοχή του προϊόντος
